З’єднувачі для кабелів сонячних панелей

Китайські постачальники Кабельні з’єднувачі для сонячних панелей ICHYTI Made in China повністю адаптовані до потреб замовника для фотоелектричних систем 1500 В. Роз'єми кабелю сонячної панелі поділяються на дві частини: кінець лінії та кінець плати, і те, що ми зазвичай називаємо роз'ємами кабелю сонячної панелі, відноситься до кінцевих роз'ємів лінії. Він складається з двох частин: металевої частини та ізоляційної частини. MC означає Multi Contact, тоді як 4 означає діаметр металевого сердечника.

Параметр (специфікація) з'єднувачів кабелю сонячної панелі ICHYTI



Вимоги до продуктивності з’єднувачів кабелю сонячної панелі ICHYTI

◉ Фотоелектричні роз'єми повинні мати хорошу провідність, а контактний опір не повинен перевищувати 0,35 міліом.
◉ Необхідно мати достатні показники безпеки, щоб забезпечити безпеку компонентів сонячних батарей. Навколишнє середовище та клімат, у яких використовується обладнання для сонячної енергії, іноді можуть бути надзвичайно суворими, тому воно повинно мати водонепроникність, стійкість до високих температур, антикорозійну дію, високу ізоляцію та інші характеристики, а рівень захисту повинен досягати IP68.
◉ Конструкція сонячного роз’єму має бути міцною та надійною, а правильно вставлені роз’єми «папа» та «мама» повинні мати силу з’єднання не менше 80 Н. Для підключення 4 мм ² Роз’єм MC4 кабелю не повинен перевищувати верхню межу температури 105 градусів за Цельсієм під час проходження струму 39 А. Роз’єм MC4/H4 — це одножильний роз’єм із роз’ємами «папа» та «мама», який має багато переваг, таких як гарне ущільнення, зручне вставлення та легке обслуговування та ремонт.

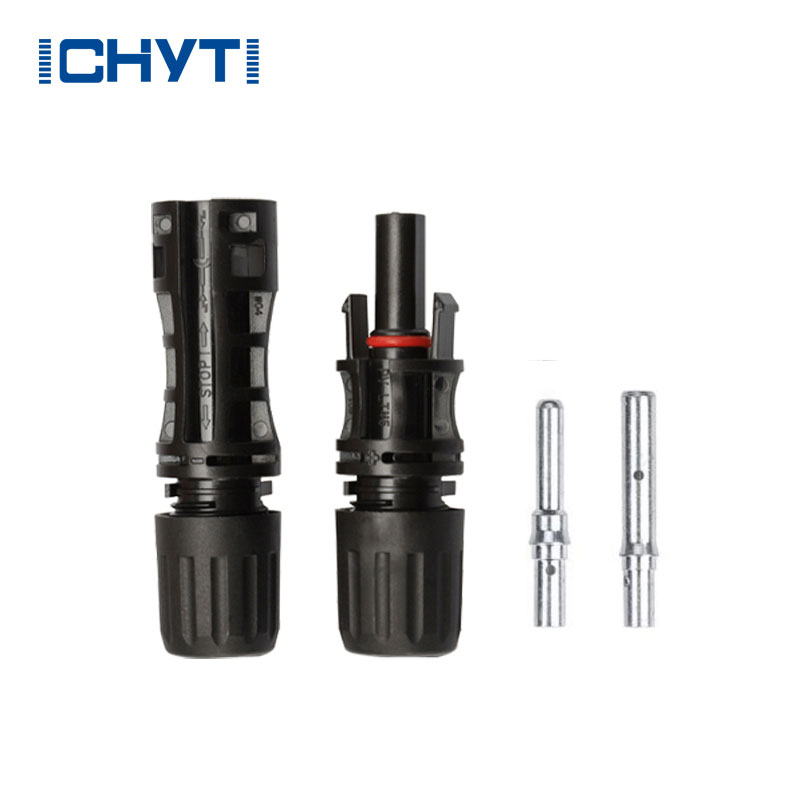

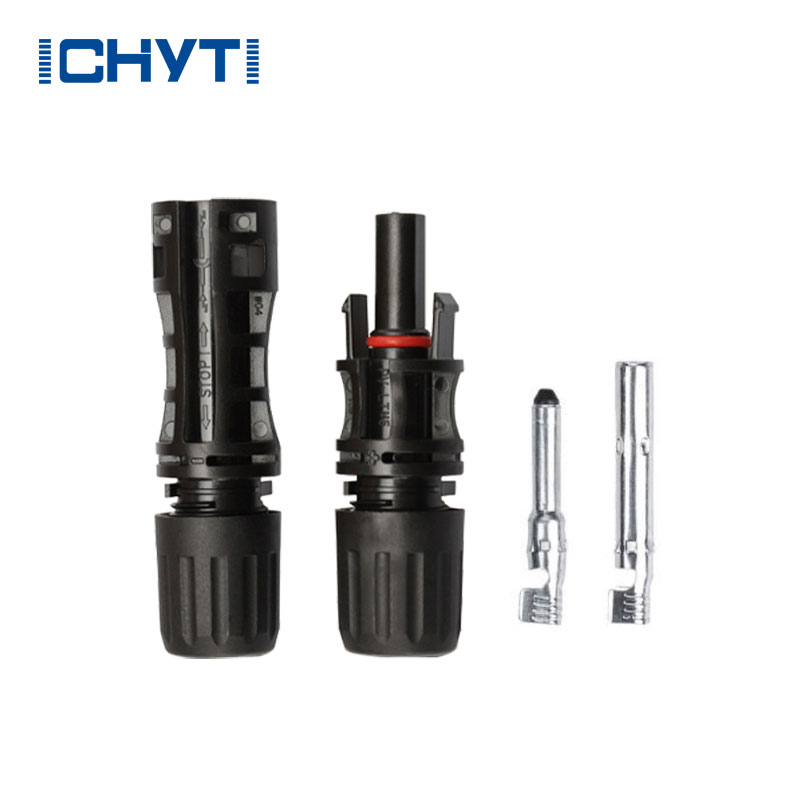

З'єднувачі кабелю для сонячних панелей ICHYTI Деталі

Роз'єми кабелю для сонячних панелей ICHYTI Розміри та підключення



З’єднувачі кабелю сонячної панелі ICHYTI Застереження щодо встановлення

При виборі вилки слід звернути увагу на якість виробу, в тому числі на відповідність розміру внутрішнього металевого провідника, товщину матеріалу, еластичність і покриття, що відповідає здатності пропускати великі струми і мати хороший контакт. Пластик оболонки вилки повинен забезпечувати гладку поверхню без тріщин, а межа розділу має бути добре герметичною. Встановлюючи компонентні з’єднувачі, необхідно уникати впливу сонячних променів і дощу, щоб уникнути старіння з’єднувачів, корозії внутрішніх з’єднувачів і кабелів, підвищення контактного опору і навіть займання, що призведе до зниження ефективності системи або пожежі. аварії.

Встановлення та процес обтиску фотоелектричних роз’ємів є надзвичайно важливими, тому слід використовувати професійні інструменти для обтиску. Перед будівництвом фотоелектричних електростанцій відповідний інженерно-монтажний персонал повинен пройти навчання операціям опресування.
