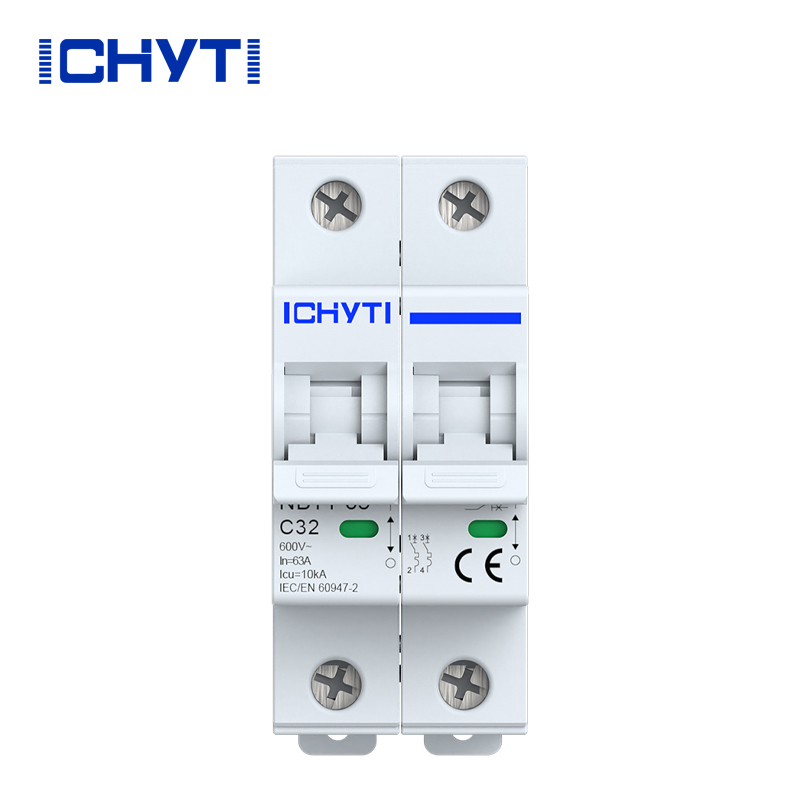

Фотоелектричний вимикач постійного струму

ICHYTI Новітні фотоелектричні вимикачі постійного струму, зроблені в Китаї, не мають можливості перемикати передачі під час навантаження, тоді як автоматичні вимикачі постійного струму підходять для ситуацій, де вимоги до напруги невисокі та часті налаштування не потрібні, наприклад, для ланцюгів освітлення та побутової техніки.

Надіслати запит Завантажити PDF

Опис продукту

Цей китайський автоматичний вимикач постійного струму ICHYTI pv на складі підходить для захисту від перевантаження та короткого замикання в системах постійного струму, а також для обладнання постійного струму та електричного обладнання з номінальним струмом нижче 63 А та номінальною напругою 300 В, 600 В та 1000 В. Цей продукт широко використовується в різних сферах, таких як енергетика, пошта, транспорт, гірничодобувна промисловість і підприємства, і відповідає стандартам IEC60898-1 і GB140482. Порівняно з аналогічними продуктами, цей продукт має найвищий номінальний рівень напруги.

Параметр автоматичного вимикача постійного струму ICHYTI pv (специфікація)

Модель продукту		NBL7-63
поляк		1P	2P	4P
Струм кадру		63A
Номінальний струм	в	6, 10, 16, 20, 25, 32, 40, 50z63A
Номінальна робоча напруга	Ue(DC)	300В	500/600/1000В	1000В
Номінальна напруга ізоляції	Ui	1200В
Номінальна імпульсна напруга	Uimp	6кВ
Розривна здатність	лей	6 KA
Характеристика відключення		C
Тип відключення		Термомагнітний
Електричне життя	Фактичний	500 циклів (рама 63A)
	Стандартний	300 циклів
Механічне життя	Фактичний	10000 циклів (рама 63A)
	Стандартний	9700 циклів
Категорія перенапруги		III
Ступінь забруднення		3
Захист від проникнення		IP40 Порт проводки IP20
Стійкість до вологи та тепла		2 клас
Ємність терміналу		2,5 х 35 мм2
Момент затягування клем		2,0â 3,5 Нм
Температура навколишнього середовища		-30âã+70â
Температура зберігання		-40âã+85â
Спосіб встановлення		DIN
Стандартний		IEC60947-2

Функція автоматичного вимикача постійного струму ICHYTI pv

◉ Передня верхня конструкція робить роботу ручки більш зручною та безпечною;

◉ Механічний термін служби перевищує 20000 разів, що забезпечує тривале використання;

◉ Відповідає стандартам GBT140482, IEC60947-2, екологічним вимогам ЄС RoHS, а також сертифікатам CCC і CE;

◉ Підходить для систем постійного струму, особливо комунікаційних і фотоелектричних систем.

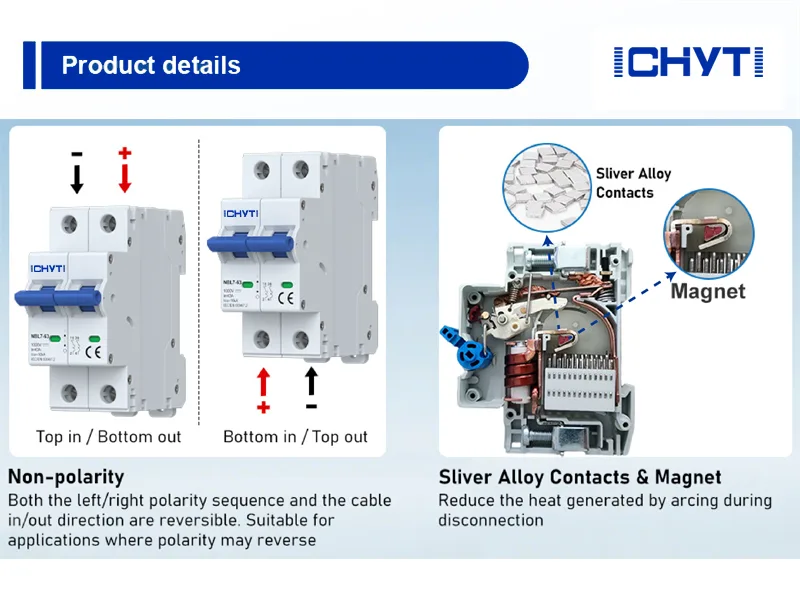

Автоматичний вимикач постійного струму ICHYTI Деталі

ICHYTI pv DC автоматичний вимикач Труднощі розробки

Розробка фотоелектричних вимикачів постійного струму стикається з двома основними труднощами. По-перше, постійний струм системи природним чином не перетинає нуль, тому сучасну технологію гасіння дуги не можна використовувати, як автоматичні вимикачі змінного струму; По-друге, у системі постійного струму є велика кількість індуктивних компонентів, які зберігають велику кількість енергії, що ускладнює відключення струмів постійного струму.
