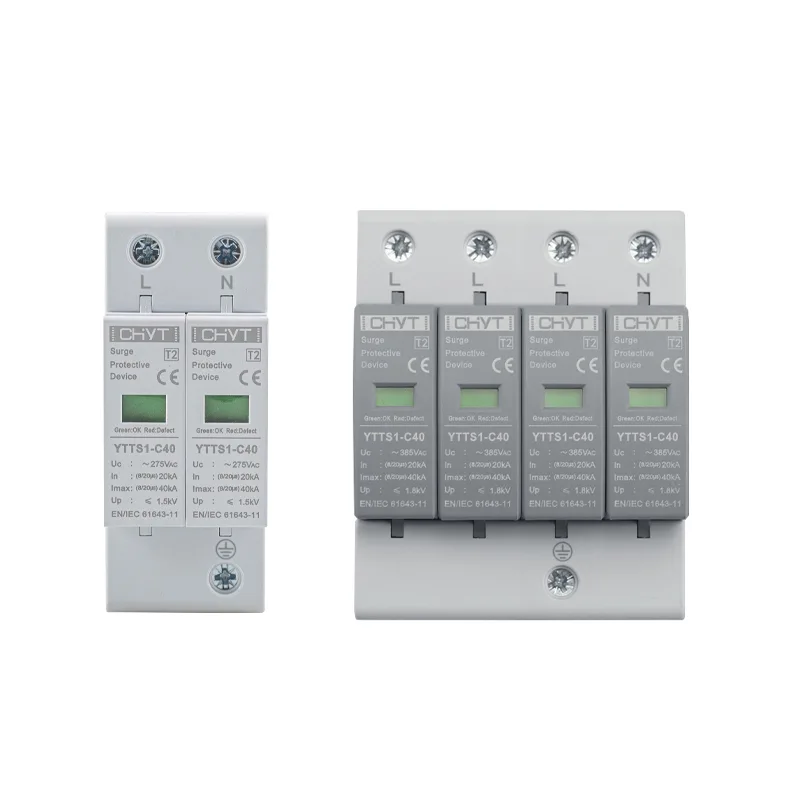

Ви припускаєте, що один пристрій захисту від перенапруг змінного струму покриває всю вашу будівлю?

ЧИТПристрій захисту від перенапруг змінного струмудодатки показують, чому однієї точки захисту може бути недостатньо для багаторівневої будівлі.

Перенапруга не ввічливо входить у будівлю через одні заздалегідь визначені двері. Блискавка, перемикання мережі, запуск і зупинка двигуна або збої в місцевій електромережі можуть спричинити перехідну перенапругу в різних точках електричної установки. Коли стрибок напруги потрапляє в будівлю, сама проводка може стати частиною проблеми, переносячи перехідний процес на чутливе обладнання.

Це викликає практичне питання для планування електричної системи: чи може один пристрій захисту від перенапруг змінного струму справді захистити всю будівлю?

У невеликій установці з короткими кабельними лініями та обмеженим обладнанням один стратегічно розташований пристрій може забезпечити корисний захист. Однак у більших будівлях, покладаючись на одну точку захисту, ланцюги, розташовані нижче за течією, можуть залишитися відкритими.

Чому однієї точки захисту може бути недостатньо

Захист від перенапруг працює, відводячи надмірну перехідну напругу від обладнання до системи заземлення. Чим ближче захисний пристрій до обладнання, що захищається, тим легше контролювати напругу, яка досягає цього обладнання.

Це стає складніше, коли будівля стає більшою.

Розглянемо триповерхову комерційну будівлю. Головний розподільний щит може бути розташований на першому поверсі, тоді як комп’ютери, контролери HVAC, системи освітлення, комунікаційне обладнання та інші електронні навантаження розподіляються на кількох поверхах. Пристрій захисту від перенапруг, встановлений лише на головній вхідній панелі, не може автоматично усунути всі перехідні процеси в усій електричній мережі.

Довжина кабелю має значення, оскільки напруга все ще може розвиватися вздовж провідників під час швидкого перехідного процесу. Пристрою, який добре працює на вході в службу, може знадобитися підтримка додаткових точок захисту, розташованих далі.

Це одна з причин, чому захист від перенапруг краще розуміти як систему, а не як окремий компонент.

Куди може потрапити перехідна перенапруга

Не кожен сплеск має однакове походження або шлях. Пряма подія блискавки є лише однією можливістю. Щоденні електричні перемикання також можуть створювати перехідні умови.

Загальні джерела включають:

Перехідний процес може переходити від основної розподільної системи до відгалужених ланцюгів. Якщо чутливе обладнання розташоване на деякій відстані від основної точки захисту, може знадобитися додатковий захист.

Наступний спрощений погляд допомагає пояснити різницю:

Точне розташування залежить від електричної конструкції, системи заземлення, чутливості обладнання та відповідних вимог до встановлення.

Відстань між панелями має значення

Одна з деталей, яку найлегше не помітити, це фізична відстань між захисними пристроями та навантаженнями.

Уявіть собі велику будівлю з головним електричним щитом в одній секції та шафою управління автоматикою в іншій. Навіть якщо обидва підключені до однієї електричної системи, вони не є електрично ідентичними під час дуже швидкого перехідного процесу.

Довші провідники створюють імпеданс. Під час стрибків напруги це може призвести до різниці напруги між точкою, де встановлено захист, і точкою, де підключено обладнання.

Це не означає, що для кожної розетки потрібен власний захисний пристрій. Натомість стратегія захисту повинна відповідати структурі системи розподілу електроенергії.

Для груп із закупівель та інженерів це важлива відмінність. Питання не має бути просто таким: «Скільки пристроїв захисту від перенапруг потрібно?» Краще поставити запитання: «Де знаходяться точки, в які перехідна енергія може входити, подорожувати та досягати чутливих навантажень?»

Координація важливіша, ніж просто додавання пристроїв

Встановлення кількох пристроїв захисту від перенапруги автоматично не створює кращої системи.

Пристрої, встановлені на різних рівнях розподілу, повинні працювати разом. Їх характеристики, здатність до розряду, рівень захисту від напруги та розташування установки слід розглядати як частину повної електричної системи.

Погана координація може знизити ефективність загальної організації. І навпаки, належним чином розташовані ступені захисту можуть розподілити завдання між головною точкою розподілу та подальшими ланцюгами.

Загальний підхід полягає у встановленні різних рівнів захисту:

Первинний захист

Вхідна електрика є першим важливим моментом, який слід розглянути. Захист тут стосується значної перехідної енергії, що надходить із зовнішньої мережі живлення.

Захист вторинного розподілу

Якщо будівля має окремі розподільні панелі, можна розглянути додатковий захист. Це особливо актуально, коли кабелі є відносно довгими або коли нижні ланцюги містять чутливе електричне обладнання.

Захист місцевого обладнання

Для високочутливих систем може знадобитися захист ближче до самого обладнання. Приклади можуть включати електронні системи керування, комунікаційне обладнання, контрольні пристрої та інше обладнання, на яке може впливати перехідна перенапруга.

Мета полягає не в тому, щоб розмістити захист всюди. Це важливо, щоб запобігти виникненню незахищеного шляху до обладнання.

Що слід перевірити перед виборомПристрій захисту від перенапруг змінного струму?

Сама будівля містить багато підказок, необхідних для планування захисту.

Корисний огляд повинен включати конфігурацію електричної системи, номінальну напругу, розташування заземлення, очікуване середовище перенапруги, структуру розподілу та типи підключених навантажень.

Варто також визначити, чи ланцюги проходять на відкритому повітрі чи підключаються до обладнання, розташованого у відкритих місцях. Такі зв'язки можуть істотно змінити профіль ризику.

Ключові запитання включають:

Ці перевірки, як правило, більш корисні, ніж вибір пристрою лише на основі номінальної напруги чи зовнішнього вигляду.

Що щодо будівель із сонячними системами?

Ситуація стає цікавішою, коли фотоелектричне обладнання підключається до будівлі.

Сонячні установки можуть вводити додаткові електричні шляхи між зовнішнім обладнанням і внутрішніми системами розподілу. Фотоелектричні панелі, інвертори, електропроводка постійного струму та вихідні схеми змінного струму можуть стати частиною загального обговорення захисту.

Це особливо важливо для будівель із сонячними установками на даху, оскільки фотоелектричне обладнання фізично ближче до зовнішнього середовища, а вироблена електроенергія зрештою з’єднується з електричною інфраструктурою будівлі.

Таким чином, захист від перенапруг на стороні змінного струму слід розглядати разом із ширшою схемою захисту фотоелектричної енергії. Автоматичні вимикачі постійного струму, ізолятори постійного струму, пристрої захисту від перенапруг постійного струму та інші фотоелектричні компоненти захисту стосуються різних частин системи і не повинні розглядатися як взаємозамінні.

Для будівлі, обладнаної сонячною батареєю, огляд лише головної панелі змінного струму може дати неповну картину.

Припущення «Один пристрій для всього».

Привабливість одного пристрою зрозуміла. Це здається простішим, займає менше місця та може зменшити кількість компонентів, які потрібно координувати.

Але простота електрики на папері не завжди дорівнює належному захисту в польових умовах.

Компактна будівля з коротким і прямим шляхом розподілу може мати зовсім інші вимоги, ніж фабрика, офісний комплекс, склад або багатоповерхове приміщення з кількома розподільними щитами.

Тому правильне запитання полягає не в тому, чи може один пристрій захистити будівлю за ідеальних умов. Більш корисним питанням є те, чи забезпечує установка достатній захист у місцях, де реалістично може з’явитися перехідна енергія.

Ця зміна в перспективі може запобігти тому, щоб розумний план захисту став занадто залежним від однієї точки захисту.

Встановлення все ще має значення

Навіть правильно підібраний компонент захисту від перенапруги може працювати погано, якщо його встановлення не виконано належним чином.

З’єднувальні провідники мають бути належним чином короткими та розташованими відповідно до застосовних вимог щодо встановлення. Заземлення та з’єднання однаково важливі, тому що імпульсний струм потребує контрольованого шляху від захищеного обладнання.

Пристрій також має бути встановлено у місці, яке відповідає його електричній функції, і, якщо це необхідно, узгоджено із захистом від надструму вище.

Ці деталі легко не помітити під час вибору компонентів, оскільки вони не відображаються на етикетці продукту. Проте вони можуть мати прямий вплив на ефективність захисту в реальних умовах.

З цієї причини технічні характеристики слід переглядати разом з електричним проектом, а не розглядати пристрій захисту від перенапруг як ізольований аксесуар.

Практичний спосіб перевірити захист будівлі

Для груп із закупівель і електропланувальників простий триетапний огляд може зробити процес зрозумілішим.

Спочатку складіть карту розподілу потужності. Визначте вхідне постачання, основні панелі, підпанелі та основне обладнання.

По-друге, визначте точки впливу. Шукайте зовнішні підключення, довгі кабелі, опромінення блискавкою та обладнання з обмеженим допуском до перехідної напруги.

По-третє, оцініть координацію захисту. Визначте, чи достатній захист на службовому вході, чи потрібні додаткові ступені на нижній частині.

Цей підхід також полегшує порівняння різних специфікацій, не зосереджуючись виключно на ціні чи одному електричному параметрі.

Остаточний винос

Будівля не обов’язково має одну «точку входу для перенапруги». Перехідна перенапруга може проходити через різні частини електроустановки, і ефективність захисту залежить від розташування, проводки, заземлення, чутливості обладнання та координації.

Для невеликої та простої електричної системи може бути достатнім один стратегічно встановлений захисний пристрій. Більші або складніші установки часто вимагають багаторівневого підходу, у якому захист розташовується відповідно до структури та ризику електричної мережі.

Під час перегляду анПристрій захисту від перенапруг змінного струмуТаким чином, найважливішим питанням є не просто потужність пристрою, а місце його встановлення та яку частину електричної системи він має захищати. Для фотоелектричних установок ця оцінка також повинна включати взаємозв’язок між захистом змінного та постійного струму.

Завдяки асортименту продукції, що охоплює компоненти захисту змінного та постійного струму, включаючи пристрої захисту від перенапруги змінного струму, автоматичні вимикачі постійного струму, пристрої захисту від перенапруг постійного струму, ізолятори постійного струму, запобіжники постійного струму та коробки сонячного об’єднання, Zhejiang Dabo Electric Co., Ltd. (CHYT) надає корисний контекст продукту для розгляду захисту як частини повної фотоелектричної та електричної системи розподілу.
