Методи підключення 1P/2P/3P/4P автоматичних вимикачів постійного струму в системах електроживлення ДБЖ

У конфігурації систем живлення ДБЖ автоматичні вимикачі постійного струму виконують подвійну функцію ізоляції та захисту від перевантаження по струму для ланцюгів батареї. Різні типи джерел живлення ДБЖ відповідають різним номінальним напругам і струмам батареї, що вимагає адаптації автоматичних вимикачів постійного струму з різною кількістю полюсів. У цій статті детально описано різні методи підключення автоматичних вимикачів постійного струму 1P/2P/3P/4P, які застосовуються в системах ДБЖ.

1. Автоматичні вимикачі мають стандартні параметри, включаючи номінальну напругу та номінальний струм (для типів 1P). Якщо ці параметри не відповідають вимогам щодо напруги та струму батареї, робочу напругу та струм можна збільшити шляхом додавання кількості полюсів автоматичного вимикача та прийняття послідовно-паралельних конфігурацій з’єднання. Зокрема, послідовне з’єднання збільшує напругу, а паралельне – силу струму.Тут ми беремо номінальну напругу 250 В як приклад.

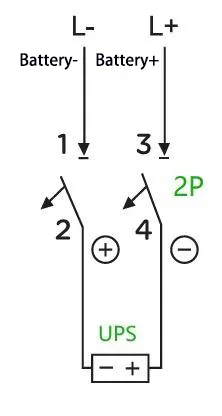

A:Наприклад: для ДБЖ потужністю 40 кВА та номінальною ланкою акумуляторів із 32 елементів (напруга вирівнюючого заряду: 14 В × 32 = 448 В; існують також батареї з напругою плаваючого заряду лише 13,6 В, яка використовується тут лише для ілюстрації), максимальний робочий струм розраховується як 40 кВА × 1,0 ÷ 90% ÷ 10 В. ÷ 32 = 139 A (за умови коефіцієнта потужності 1,0, ефективності 90 % і встановленої ДБЖ напруги відключення 10 В на елемент). У цьому випадку достатньо автоматичного вимикача 2P 500 В 200 А. Спосіб підключення наступний:

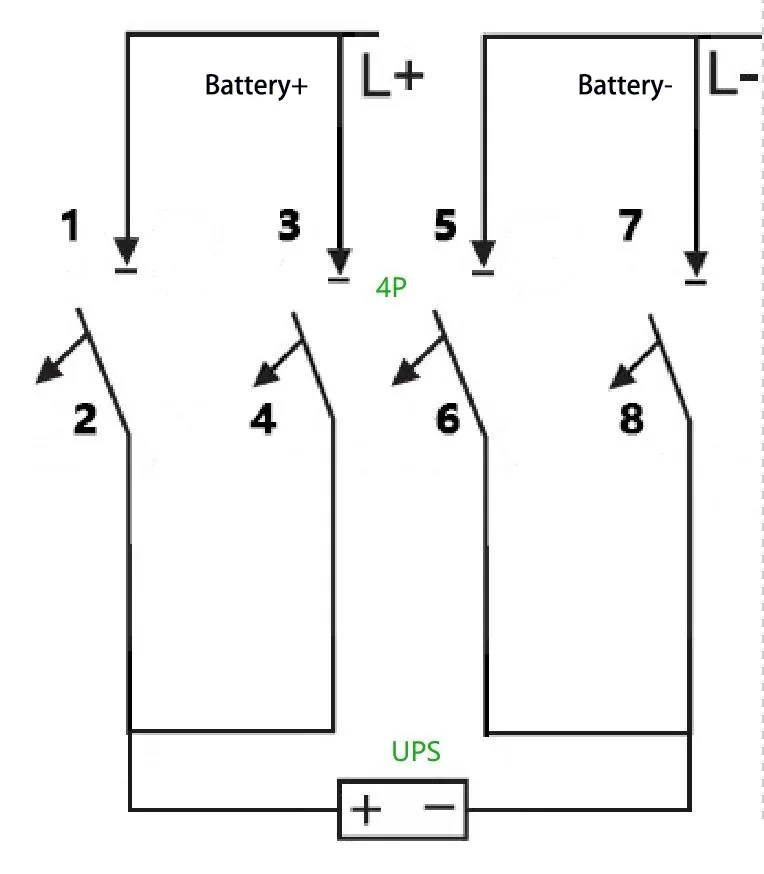

B:Що робити, якщо замість нього використовувати автоматичний вимикач 2P 500 В 100 А? Ця вимога може бути виконана за допомогою автоматичного вимикача 4P, зокрема, шляхом паралельного з’єднання двох наборів автоматичних вимикачів 2P для підвищення пропускної здатності по струму. Спосіб підключення наступний:

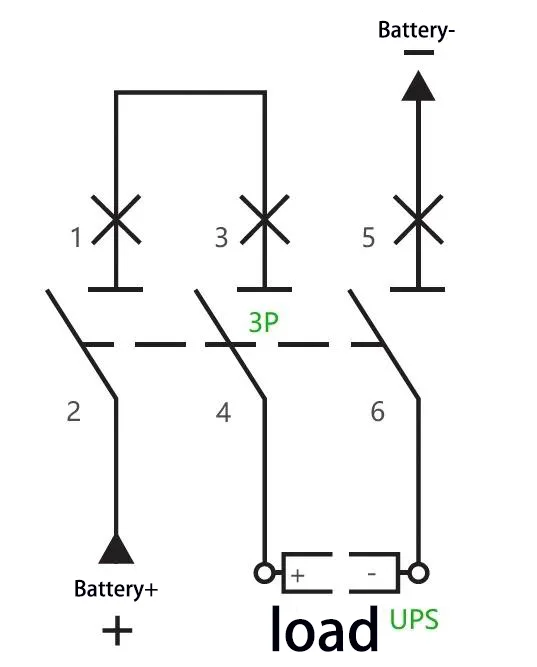

C:Наприклад: для ДБЖ потужністю 40 кВА та номінальною батареєю з 40 елементів (напруга вирівнюючого заряду: 14 В × 40 = 560 В) максимальний робочий струм розраховується як 40 кВА × 1,0 ÷ 90% ÷ 10 В ÷ 40 = 111 А. Можна використовувати автоматичний вимикач 3P 750 В 150 А, з двома його полюсами, з’єднаними послідовно. Спосіб підключення наступний:

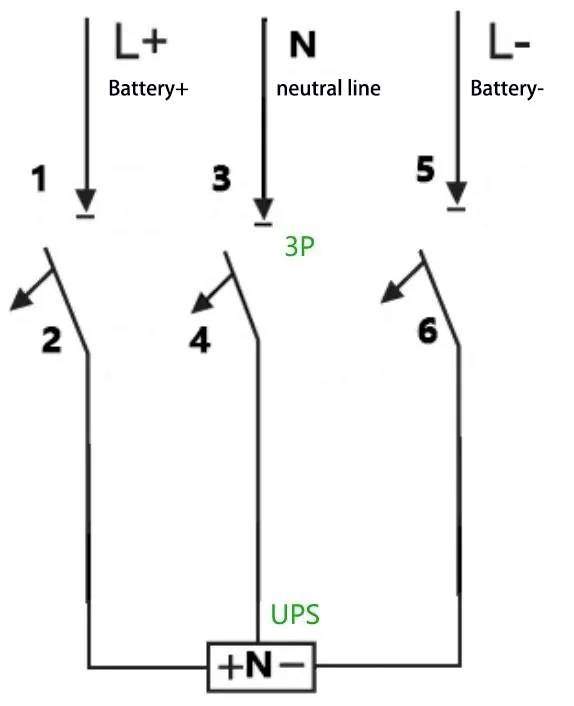

D:Наприклад: для ДБЖ потужністю 40 кВА, номінальною батареєю з 32 елементів і з’єднанням нейтрального проводу (вирівнююча напруга заряду: 14 В × 32 = 448 В, тобто ±224 В), максимальний робочий струм розраховується як 40 кВА × 1,0 ÷ 90% ÷ 10 В ÷ 32 = 139 А. A. Можна використовувати автоматичний вимикач 3P 500 В 200 А, а метод підключення такий:

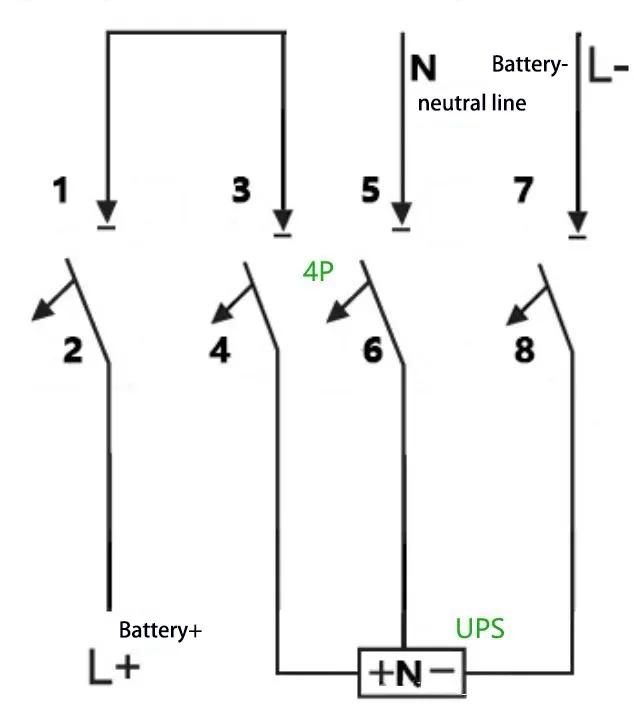

E:Наприклад: для ДБЖ потужністю 40 кВА, номінальною батареєю з 40 елементів і з’єднанням нейтрального проводу (вирівнююча напруга заряду: 14 В × 40 = 560 В, тобто ±280 В), максимальний робочий струм розраховується як 40 кВА × 1,0 ÷ 90% ÷ 10 В ÷ 40 = 111 А. A. 4P 750 В 150 Можна використовувати автоматичний вимикач з двома полюсами, з’єднаними послідовно. Спосіб підключення наступний:
